Außenwand:
Klinker 10,5 cm
Luftschicht 4 cm
Dämmung 12 cm WLG 035
KS 17,5 cm Lamda 0,99
Kimmstein Lamda 0,33
Perimeterdämmung 6 cm WLG 040
Bodenplatte:
Stahlbeton 20 cm
Dämmung 10 cm WLG 040
Zementestrich 6 cm
OK Gelände = -0,16 m
Wärmestrombilder und Simulation:
Therm 2.1a
Randbedingungen Psi-Wert-Berechnung:
Delta T = 30°
U-Wert Regelbauteil Bodenplatte = 0,2237 (aus Simulation)
| Beschreibung | Psi W/(mK) |
Heizöl- Ersparnis |
| kein Kimmstein, keine Perimeter- dämmung | 0,052 | Basis |

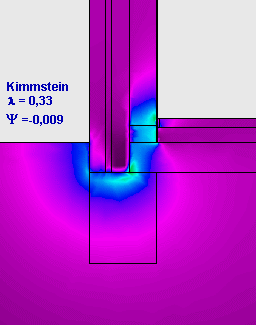

| Kimmstein l 0,33 | -0,009 | 24 Liter/Jahr |

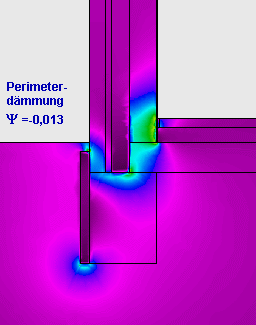

| Perimeterdämmung Fundament | -0,013 | 26 Liter/Jahr |

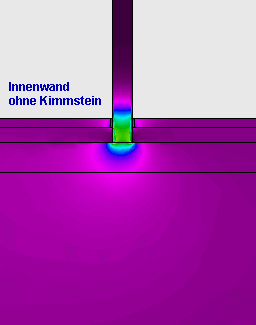

| Innenwand 11,5 cm ohne Kimmstein |
- | Basis |

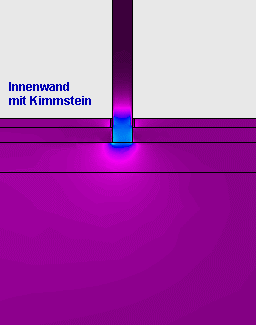

| Innenwand 11,5 cm mit Kimmstein |
- | 0,35 Liter p.a. und lfm |
|
Die Angabe der jährlichen Heizöl-Ersparnis bezieht sich auf das Gebäude. Sie kann nur einen groben Anhaltspunkt liefern. Die 2D-Simulation berücksichtigt nicht die Effekte an den Gebäudeecken.
Bruno Stubenrauch 15.02.2004 |
||
