Außenwand:
WDVS 10 cm WLG 040
KS 17,5 cm Lamda 0,99
Kimmstein Lamda 0,33
Perimeterdämmung 6 cm WLG 040
Bodenplatte:
Stahlbeton 20 cm
Dämmung 10 cm WLG 040
Zementestrich 5 cm
OK Gelände = -0,20 m
Wärmestrombilder und Simulation:
Therm 2.1a
Randbedingungen Psi-Wert-Berechnung:
Delta T = 30°
U-Wert Regelbauteil Bodenplatte = 0,2139 (aus Simulation)
| Beschreibung | Psi W/(mK) |
Heizöl- Ersparnis |

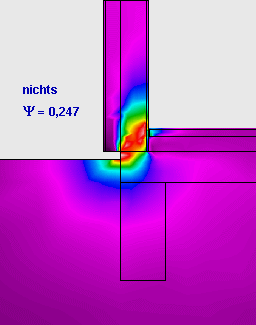

| kein Kimmstein, keine Perimeter- dämmung | 0,247 | Basis |
| Kimmstein l 0,33 | 0,123 | 50 Liter/Jahr |

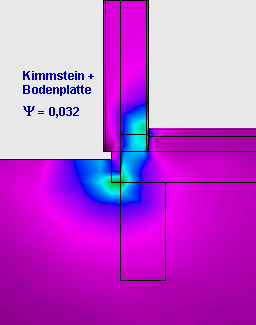

| Kimmstein + BoPla-Randdämmung 200 mm |
0,032 | 86 Liter/Jahr |

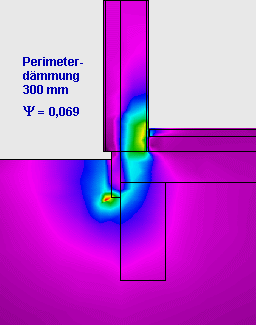

| Perimeterdämmung 300 mm Bbl.2-konform |
0,069 | 71 Liter/Jahr |
| Perimeterdämmung komplett |
-0,025 | 109 Liter/Jahr |
|
Die Angabe der jährlichen Heizöl-Ersparnis bezieht sich auf das Gebäude. Sie kann nur einen groben Anhaltspunkt liefern. Die 2D-Simulation berücksichtigt nicht die Effekte an den Gebäudeecken.
Bruno Stubenrauch 14.02.2004 |
||
